L’utilisation des soudeuses fibre optique : un guide complet pour les professionnels
L'installation de la fibre optique (fil de silice de la taille d’un cheveu) est aujourd'hui au cœur de la transformation de la société car elle permet l’internet à très haut débit qui joue un rôle clé dans tous les domaines : télécommunications, numérique, éducation, économie, santé et culture.
Avec la démocratisation de l’internet à très haut débit, les professionnels du secteur doivent maîtriser des équipements de plus en plus sophistiqués. Parmi ces outils essentiels, la soudeuse fibre optique occupe une place centrale. Elle permet de raccorder les câbles de fibre optique en garantissant des connexions fiables et performantes.
Explorons ensemble l’usage des soudeuses fibre optique, leur fonctionnement, les bonnes pratiques et les conseils pour choisir le modèle adapté à vos besoins et ainsi éviter les erreurs fréquentes.
Qu’est-ce qu’une soudeuse fibre optique ?

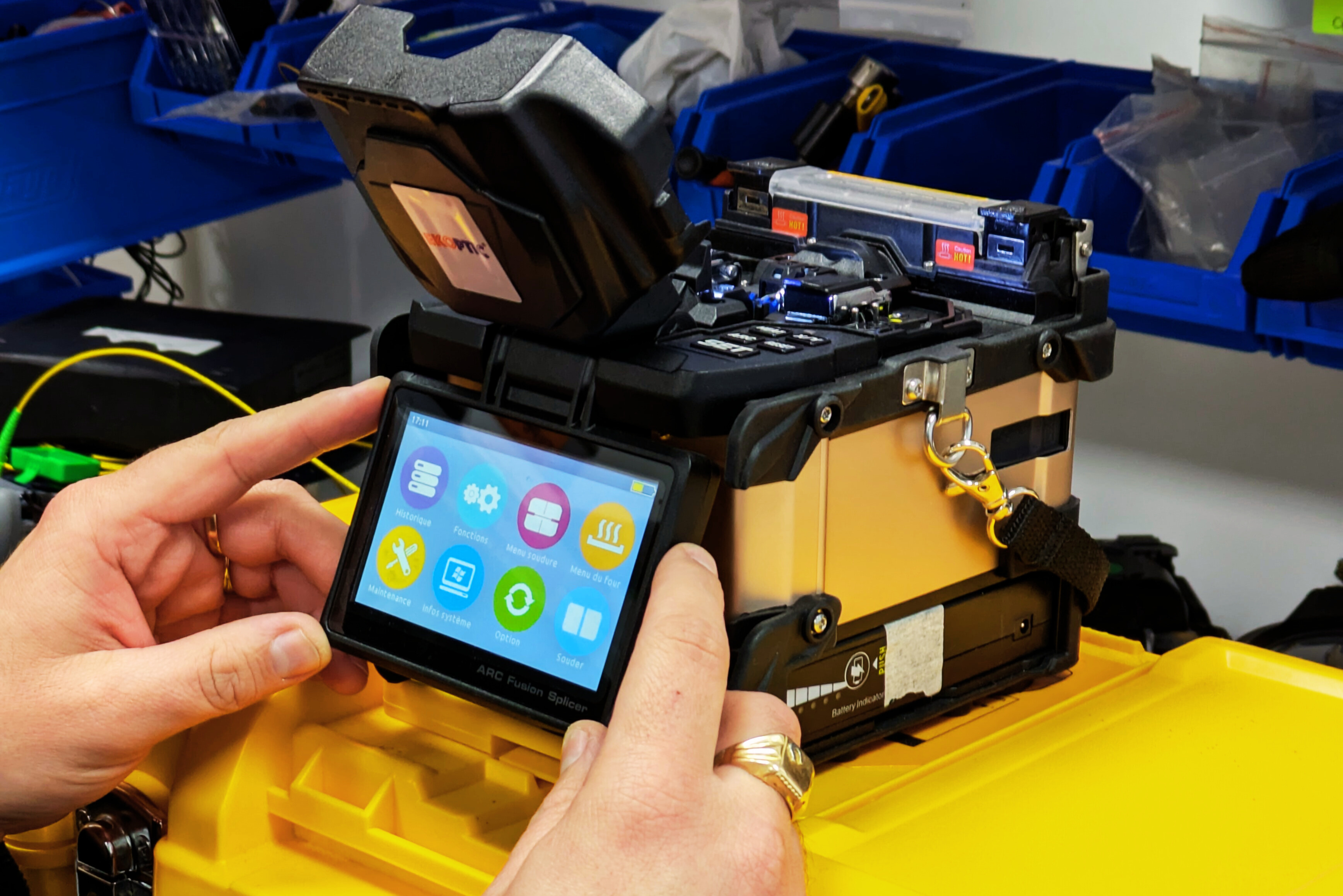

Une soudeuse fibre optique est un appareil électronique conçu pour assembler deux fibres optiques en les fusionnant bout à bout. Cette fusion, réalisée par arc électrique, assure une continuité parfaite du signal lumineux qui transite dans la fibre, minimisant ainsi la perte de signal (ou atténuation) et les risques de réflexion. Elle est équipée d’un écran qui permet de visualiser toutes les étapes de la soudure et vérifier le parfait alignement des fibres optiques. Elle intègre aussi un four qui permet de rétreindre un manchon thermo-rétractable autour de la soudure pour la protéger.
Les avantages d'une soudure par fusion
- Ø Une soudure de qualité garantit une atténuation inférieure à 0,1 dB, essentielle pour les performances des réseaux.
- Ø Contrairement à des solutions mécaniques (soudures mécaniques ou connecteurs), la soudure par fusion est beaucoup plus durable dans le temps et résiste aux variations climatiques.
- Ø Les soudures réalisées par une soudeuse sont discrètes et adaptées aux installations en espaces restreints ou denses.
- Ø Le temps de fusion des fibres optique est très courts, inférieur à 10 secondes.
Les types de soudeuses fibre optique
Les soudeuses fibre optique peuvent être classées selon leur technologie et leur usage.
Ces appareils utilisent deux caméras pour aligner précisément le centre des fibres avant la fusion. L’image de la fibre optique est agrandie de 300 à 800 fois pour visualiser son cœur. Ils offrent une précision optimale et conviennent aux installations nécessitant des performances élevées tel que les centres de données (Datacenter) ou les cœurs de réseaux des opérateurs (Backbone).
Moins coûteuses, ces soudeuses alignent les fibres sur leur diamètre externe (la gaine optique). Bien qu’elles soient moins précises, elles sont utilisées pour des installations de courte distance où une légère perte est tolérable comme les réseaux domestiques (FTTH - Fiber To The Home) ou d’entreprise (LAN - Local Area Network).
Soudeuse à ruban ou multifibres
Ces modèles permettent de souder jusqu’à 16 fibres optiques simultanément. Souvent utilisées dans les environnements très denses en câbles de fibre optique, leurs utilisations est moins courantes car elle requiert une technicité plus pointue pour la préparation des câbles de haute densité (plus de 860 fibres). Néanmoins, le déploiement massif de l'Intelligence Artificielle (IA) dans les centres de données rend de plus en plus populaire cette technologie.
Les principales étapes pour réaliser une soudure par fusion
Préparation des fibres
- Ø Dénudage : Retirer la gaine extérieure et le revêtement protecteur des fibres pour exposer le verre à l’aide d’une pince à dénuder.
- Ø Nettoyage : Nettoyer soigneusement les fibres avec des lingettes non pelucheuses imbibées d'alcool isopropylique pour éliminer les impuretés et les résidus de gaine.
- Ø Clivage : Utiliser une cliveuse pour couper la fibre à angle droit, garantissant une surface plane et nette.
Alignement des fibres
La soudeuse utilise deux moteurs internes pour aligner les fibres. Deux caméras intégrées permettent de contrôler l’alignement des fibres de manière plus ou moins précise en fonction de la technologie cœur à cœur ou gaine à gaine.
Fusion
Une fois alignées, un bref arc électrique de 10 000°C est généré pour fondre et fusionner les deux fibres. Le résultat est une jonction solide et quasi parfaite des fibres optiques.
Test et protection
- Ø Test de traction : la soudeuse étire les 2 fibres optiques avec une force de 1 à 2 Newtons pour vérifier la solidité de la soudure.
- Ø Manchon thermo rétractable : la soudure est protégée par un manchon, nommé smoove, de 20 à 60 mm de longueur (inséré avant de réaliser la fusion) qui se dépose dans le four de la soudeuse et se rétracte sous l’effet de la chaleur. Le point de fusion est alors protégé des contraintes mécaniques.
Comment choisir la bonne soudeuse fibre optique ?
Critères principaux
- Ø Assurez-vous que la soudeuse intègre les programmes de soudure des fibres à raccorder dans votre chantier (monomode G.652D, G.657A2, G.655 ou multimode G.651.).
- Ø Pour des performances optimales, privilégiez les soudeuses cœur à cœur des fabricants japonais tels que Fujikura ou Sumitomo.
- Ø Privilégiez des soudeuses portatives et légères pour une utilisation debout ou en hauteur.
- Ø Vérifiez que l'autonomie de la batterie est suffisante pour souder la totalité des câbles fibre optique.
- Ø Optez pour un modèle avec un grand écran et des commandes intuitives pour faciliter l’apprentissage et l’utilisation de la soudeuse.
- Ø Plus le grossissement des caméras est important, plus la soudeuse a la capacité d’aligner les fibres avec précision sur les coeurs.
- Ø Bien que les soudeuses haut de gamme soient coûteuses, elles offrent de nombreuses fonctionnalités avancées qui se traduisent par des gains de productivité et une longévité de la soudeuse.
Recommandations de marques THD OPTIC
Découvrez notre gamme complète de soudeuses fibre optique. Vous y trouverez des modèles de marques performantes et reconnues comme Fujikura, Sumitomo et d'autres plus économiques comme EKOPTIC adaptées à tous les besoins professionnels.
Pour vous aider à choisir, nous avons sélectionné nos meilleurs modèles : Raccordement optique
Conseils pratiques pour réaliser une bonne soudure par fusion
| Former vos équipes | Même avec des appareils modernes, l'expertise humaine reste essentielle. Investissez dans la formation pour éviter des erreurs coûteuses. |
| Nettoyer régulièrement la soudeuse | Nettoyez régulièrement les V-grooves et les clapets des soudeuses à l’aide d’un kit d’entretien. |
| Entretenir régulièrement la soudeuse | Faites réviser annuellement votre soudeuse par un centre de maintenance agréé par le fabricant afin de garantir le bon fonctionnement de celle-ci. |
| Réaliser un test d’arc | Régler la puissance de l’arc électrique en fonction du type de fibre, de la température et de l’usure des électrodes grâce à la fonction « Test d’arc ». |
| Utiliser une cliveuse de qualité | Utiliser une cliveuse de bonne qualité robuste qui garantit des angles de coupe inférieurs à 1,0° pour assurer une perte minimale de la soudure. |
Les erreurs courantes
| Clivage incorrect | Un clivage mal réalisé endommage la surface de la fibre optique et entraîne des pertes élevées. Vérifiez la coupe à l’écran avant de souder et recommencer le clivage s’il dépasse 1,0°C ou que la coupe n’est pas nette. |
| Fibre sale | Une fibre mal nettoyée peut laisser des saletés sur la surface de la fibre lors de la fusion, ce qui gêne le passage du signal dans le cœur de la fibre optique. Pensez à nettoyer les fibres avec de l'alcool isopropylique jusqu'à les entendre grincer. |
| Poussières dans les V-grooves | Les poussières dans les V-grooves, rainures où sont déposées les fibres pour souder, gênent l’alignement des fibres et créent des pertes supplémentaires à la soudure. Nettoyez les V-grooves avec des bâtonnets spécifiques. |
| Désactiver le test de traction | Ce test garantit que la soudure est bien réalisée et résiste aux contraintes mécaniques. Ne désactivez pas le test de traction dans votre soudeuse. |
| Utiliser des électrodes usées | Des électrodes usées ou abîmées ne permettent pas une décharge électrique homogène et puissante. Il est recommandé de changer les électrodes entre 1000 et 3000 soudures en fonction des modèles ou dès lors qu’elles sont abîmées. |
Les évolutions technologiques des soudeuses fibre optique
- Ø IA (T-72C+ / 90S+) : les modèles les plus avancées utilisent l’IA pour optimiser automatiquement les paramètres de fusion en fonction du type de fibre et des conditions environnementale.
- Ø Mobilité (T-402S / S-22) : certains modèles très légers s'attachent directement autour du cou ou permettent le travail en hauteur grâce à un plateau de travail intégré à la soudeuse.
- Ø Connectivité (T72C+/ T-57C+ / 90S+) : les soudeuses connectées via Wifi ou Bluetooth permettent d’accéder à des fonctionnalités de support et contrôles sur Smartphone tels que des vidéos, diagnostic à distance, verrouillage à distance ou le control de la rotation de la lame de la cliveuse en fonction de son usure.
.jpg)
Testez nos solutions et rencontrez-nous !
Que vous soyez un installateur indépendant ou une entreprise spécialisée, investir dans une soudeuse de qualité et former vos équipes est une étape clé pour réussir dans ce secteur en pleine croissance. Choisir le bon modèle, maîtriser son utilisation et adopter les meilleures pratiques sont essentiels pour optimiser vos installations.

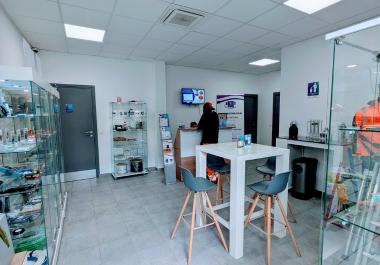

Consultez notre boutique en ligne et rencontrez nos experts dans notre showroom à Gonesse (IDF 95) pour approfondir et concrétiser vos projets fibre optique.
