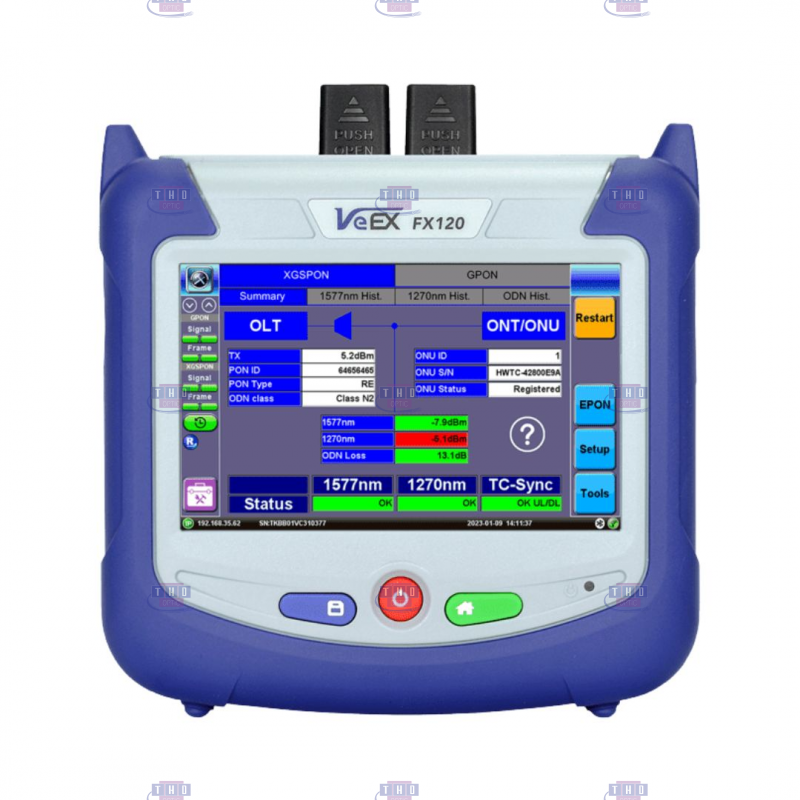

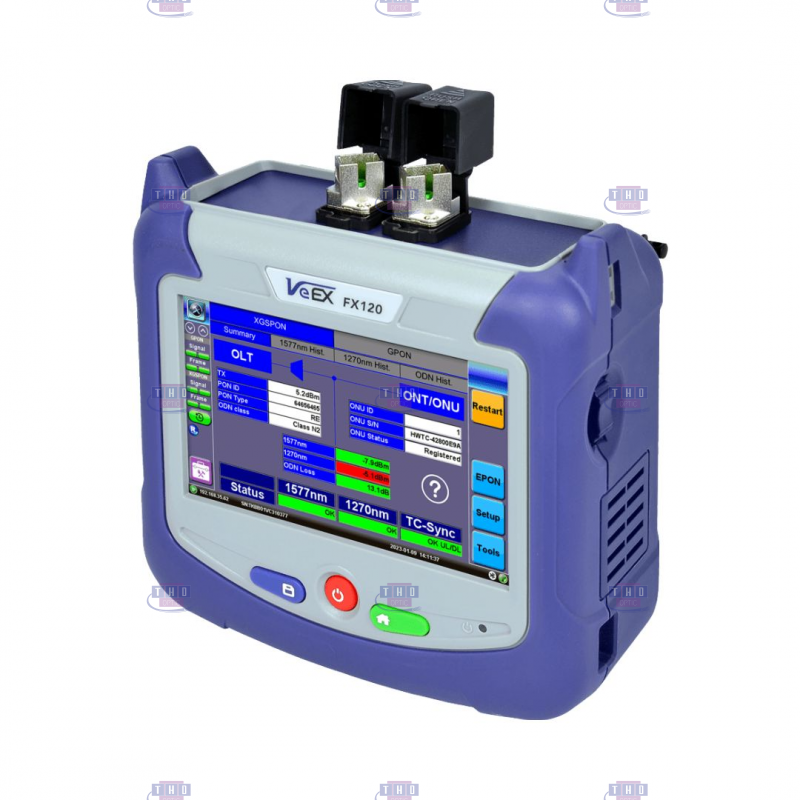

Le photomètre PON-ID VeEX FX120 Lite est l’outil idéal pour la mise en service et la maintenance des réseaux FTTH actifs. Il permet de mesurer simultanément les puissances optiques G-PON, XGS-PON & 10G-EPON provenant de l’ONT à 1270 et 1310 nm et de l’OLT à 1490 et 1577 nm selon les standards G-PON (ITU-T G984.2) et XG(S)-PON (ITU-T G.9807.1)
Le mode Expert autorise la la lecture de tous les paramètres des ONTs et OLTs tel que l'identification de l'OLT et des ONTs, leur numéro de série et la classe ODN sur les réseaux FTTH.
Il permet aussi la détection des ONTs étrangers perturbant le service sur l'arbre PON.
L'option VeEx Super PM pour la remise en conformité (REC) des Points de mutualisation aux normes Orange permet l'analyse au coupleur de l'ensemble du réseau FTTH.
Fonctionnalités :
• Mesure du signal montant ONT à 1270 nm
• Mesure du signal montant ONT à 1310 nm
• Mesure du signal descendant OLT à 1490 nm
• Mesure du signal descendant OLT à 1577 nm
• Identification de l’ONT
• Identification de l’OLT
• Inspection des connecteurs (option)
Mesures GPON/XG(S)-PON :
• Détection automatique PON-ID : identifiant OLD, classe ODN, Puissance OLT Tx, statut ODN succès/échec selon ITU-T
• Lecture numéro de série : ONT/ONU, statut ONT selon ITU-T
Mesures EPON/10G EPON :
• Détection automatique OLT : adresse MAC
• Lecture ONT : LLID, statut, adresse MAC
Caractéristiques VeEX FX120 Lite :
• Longueur d’onde montante 1270 nm, mode burst : -27 à +12 dBm
• Longueur d’onde montante 1310 nm, mode burst : -28 à +12 dBm
• Longueur d’onde descendante 1490 nm : -35 à -2 dBm
• Longueur d’onde descendante 1577-1578 nm : -35 à -2 dBm
• Analyse PLOAMS DS / OC • Flow report compilation
• NoApp QR code • Longueur d’onde descendante 1577-1578 nm : -35 à -2 dBm

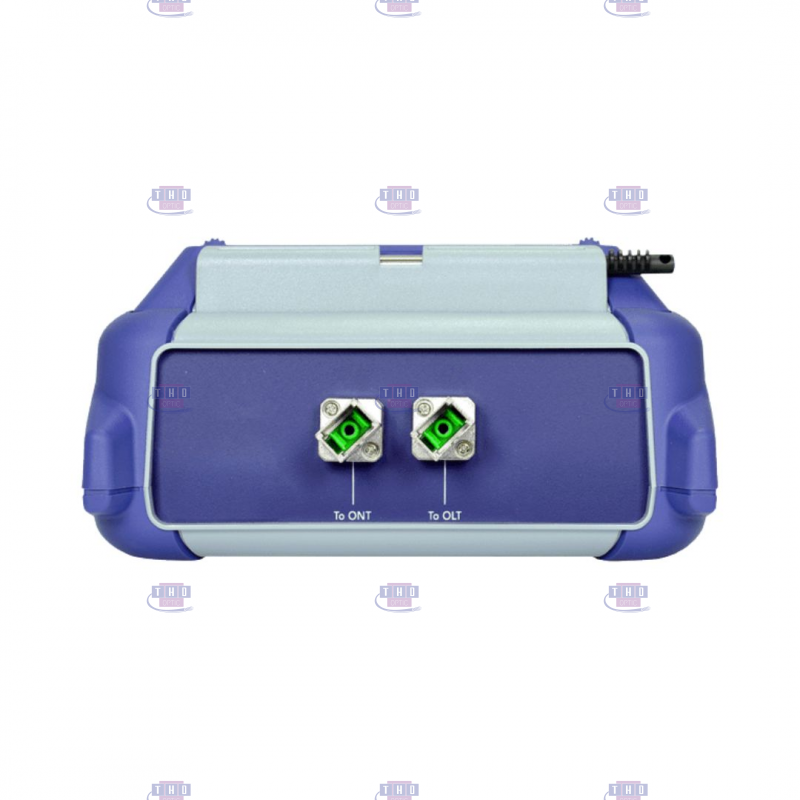

• Connecteurs : SC/APC x2
• Ecran tactile 5’’
• Mémoire : 16 Gb
• Interface : micro USB-B 2.0 x1, USB-A x1, RJ45, Wifi
• Alimentation : batterie Li-ion 5600 mAh, 10,8 VDC
• Poids : 1 kg
