L’OTDR, comment bien choisir et utiliser sont réflectomètre pour fibre optique ?
Dans le domaine de l’installation de la fibre optique, les outils de mesure et de diagnostic sont essentiels pour garantir la qualité et la fiabilité des connexions. Parmi ces équipements, le réflectomètre joue un rôle crucial. Cet appareil, indispensable pour les techniciens et installateurs, permet de détecter et localiser les défauts, de mesurer les pertes afin d’optimiser les performances des réseaux de fibre optique.
Explorons l’importance des réflectomètres, leur fonctionnement, leurs applications, les bonnes pratiques pour les utiliser efficacement ainsi que les critères à prendre en compte pour choisir le modèle adapté à vos besoins et les erreurs courantes à éviter. Mais avant toute chose, rappelons qu’est-ce que c’est une fibre optique.
Qu’est-ce qu’une fibre optique ?
La fibre optique est un support de transmission qui permet d'acheminer des données sous forme de signaux lumineux. Constituée d'un cœur en verre ou en plastique entouré d'une gaine, elle offre un très haut débit, une faible atténuation et une excellente résistance aux interférences électromagnétiques. Grâce à ses performances, elle est largement utilisée dans les centres de données, les infrastructures industrielles et les réseaux FTTH et télécoms.
Il existe plusieurs types de fibres optiques, mais elles sont principalement classées en deux grandes catégories :
Fibre optique monomode
La fibre optique monomode possède un cœur très fin, généralement de 9 µm, qui permet à un seul mode de propagation de la lumière de circuler. Cette technologie limite les pertes et la dispersion du signal, ce qui la rend idéale pour les transmissions sur de longues distances et les réseaux à très haut débit. Elle est principalement utilisée dans les réseaux opérateurs, les liaisons métropolitaines et les infrastructures FTTH.
Elle est classée en plusieurs catégories :
- Ø OS1 : fibre monomode standard, généralement utilisée pour les installations intérieures. Elle est principalement associée aux fibres G652A et G652B.
- Ø OS2 : fibre monomode à faible perte, conçue pour les longues distances et les réseaux FTTH. Elle regroupe principalement les fibres G652D, G657A1 et G657A2, cette dernière offre une meilleure résistance aux courbures.
Elle se décline en plusieurs catégories :
Fibre optique multimode
La fibre optique multimode dispose d'un cœur plus large, généralement de 50 ou 62,5 µm, permettant la propagation de plusieurs modes lumineux. Elle est particulièrement adaptée aux communications sur de courtes distances, comme les réseaux locaux (LAN), les bâtiments, les centres de données ou les environnements industriels. Son coût d'installation est souvent plus faible, ce qui en fait une solution économique pour les applications nécessitant des liaisons de quelques centaines de mètres.
Elle se décline en plusieurs catégories :
- Ø OM1 : fibre multimode avec un cœur de 62,5/125 µm, adaptée aux anciennes installations.
- Ø OM2 : fibre multimode 50/125 µm, utilisée pour des réseaux locaux à débit modéré.
- Ø OM3 : fibre multimode 50/125 µm optimisée pour les transmissions laser à haut débit.
- Ø OM4 : fibre multimode haute performance 50/125 µm, adaptée aux centres de données et aux longues liaisons multimodes.
- Ø OM5 : fibre multimode large bande 50/125 µm, conçue pour les applications nécessitant plusieurs longueurs d'onde.

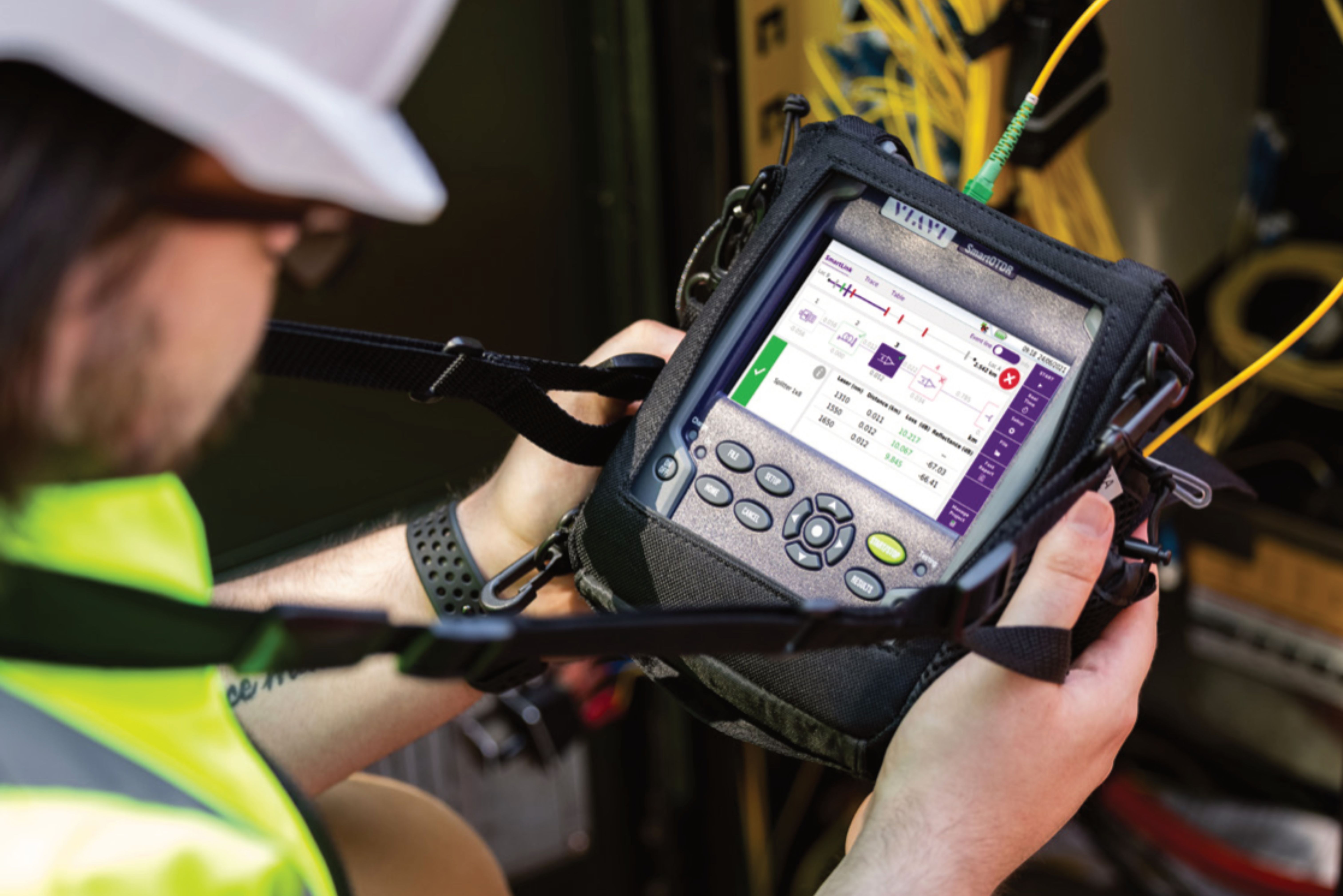

Qu’est-ce qu’un réflectomètre / OTDR ?
Un réflectomètre optique, également connu sous le nom d’OTDR, est un appareil qui mesure les caractéristiques d’une fibre optique en envoyant des impulsions lumineuses dans la fibre et en analysant les signaux réfléchis.
Il est utilisé pour :
- Ø Détecter les défauts : contraintes mécaniques, coupures franches, connecteurs défectueux, épissures trop fortes.
- Ø Mesurer les pertes : quantifier les atténuations dans le réseau de bout en bout.
- Ø Analyser la continuité : vérifier que le chemin optique est bien établi sur plusieurs kilomètres.
- Ø Cartographier un réseau : produire une représentation graphique de la fibre optique de bout en bout.
Pourquoi utiliser un réflectomètre ?
Le réflectomètre est indispensable pour garantir la fiabilité des réseaux grâce à ses mesures précises, il permet d’identifier en quelques secondes de mesure les anomalies, assurant ainsi un fonctionnement optimal des réseaux optiques. En localisant précisément les défauts, il réduit le temps et les coûts de maintenance en évitant des déplacements inutiles.
Comment fonctionne un réflectomètre ?
Le fonctionnement d’un réflectomètre repose sur trois étapes principales :
Emission de l’impulsion lumineuse
L’appareil génère une impulsion lumineuse laser envoyée dans la fibre optique. Cette lumière se propage jusqu’au bout de la fibre. Une partie de cette lumière est réfléchie par les impuretés à défauts présents dans la fibre optique, c’est le phénomène de rétrodiffusion.
Réception des signaux réfléchis
La lumière réfléchie par le principe de rétrodiffusion, retourne au réflectomètre, où elle est captée et mesurée. L’intensité et le temps de trajet des signaux permettent de déterminer leur localisation et leur nature.
Analyse des données
Les données collectées sont représentées sous forme de courbes (traces OTDR), indiquant :
- Ø Les pertes par événement (connecteurs, soudures, contraintes.).
- Ø Les réflectances des événements réflectifs (connecteurs, microfissures).
- Ø Les cassures de fibres ou contraintes.
- Ø La distance précise des événements détectés.
Applications principales des réflectomètres
Qualification des liens fibres optiques
Les réseaux très haut débits par fibre optique (supérieur à 100 Mb/s) nécessitent une précision de la mesure accrue avec la montée des débits. Lors de l’installation d’un réseau fibre optique, court ou longue distance, le réflectomètre est l’outil le plus polyvalent pour valider la qualité des fibres, mesurer les pertes des soudures et des connecteurs, localiser les différents éléments et valider la longueur totale des fibres optiques. L’alternative à la mesure de réflectométrie est la mesure d’insertion, à l’aide d’une source optique et d’un récepteur optique appelé photomètre. Cette mesure permet de valider la continuité et de mesurer la perte globale d’un lien optique de bout en bout. La mesure d’insertion ne permet pas de déterminer la distance des différents éléments présents sur la fibre optique.
Maintenance des liens fibre optique
Le réflectomètre sert aussi en cas de maintenance préventive afin de détecter les signes avant-coureurs de problèmes (connecteurs dégradés ou micro-courbures) avant qu’ils n’impactent le réseau, on parle de supervision de liens fibre optique. Lorsqu’une panne survient, le réflectomètre intervient en maintenance curative et permet de localiser précisément le défaut ou la coupure qui impacte la transmission optique. Quel que soit l’étape de la vie du réseau où il est utilisé, il accélère les réparations et réduit les interruptions de service.
Test de continuité longue distance
Le réflectomètre est aussi utilisé pour les tests de continuité de fibre optique au dela de 10 km lorsque la lumière des lasers rouges aussi appelé localisateurs visuels de défauts (VFL) n’est plus visible. Le réflectomètre est alors utilisé en impulsion ‘’ Temps Réel ‘’ qui permet de détecter instantanément toute contrainte exercée manuellement sur la fibre optique.
Zoom sur la réflectométrie en fibre optique multimode
Bien que souvent associée aux réseaux longue distance sur fibre monomode (cœur de 9 µm), la réflectométrie est également essentielle pour les liaisons multimodes de quelques centaines de mètres, typiquement utilisées dans les environnements LAN, datacenters ou bâtiments industriels. Ces fibres (OM1 à OM5) sont conçues pour transmettre des signaux sur de courtes distances avec des connecteurs à large cœur (50 à 62,5 µm). Les réflectomètres multimodes utilisent des longueurs d’onde spécifiques (850 et 1300 nm) et nécessitent une gestion rigoureuse des conditions de test. Par exemple, il est recommandé d’utiliser des cordons de test et de réception de normes EF (Encircled Flux) afin de respecter les normes IEC et garantir des mesures cohérentes.
Comment choisir un réflectomètre ?
Critères techniques primordiaux
La dynamique
La dynamique détermine la puissance et donc la distance de mesure que pourra atteindre le réflectomètre en fonction de l’atténuation dans la fibre optique :
- Ø Liens multimodes inférieur à 2 km : dynamique d’au moins 25 dB (850 nm)
- Exemples : réseaux d’entreprise, industriel ou datacenter.
- Ø Liens monomodes jusqu’à 30 km : dynamique d’au moins 30 dB (1310 nm)
- Exemples : réseaux d’entreprise, industriel, datacenter ou FTTH point à point.
- Ø Liens monomodes jusqu’à 80 km : dynamique d’au moins 37 dB (1310 nm)
- Exemples : réseaux FTTH avec coupleurs 1x32, cœur de réseaux opérateurs.
- Ø Liens monomodes jusqu’ à 120 km : dynamique d’au moins 45 dB (1550 nm)
- Exemples : réseaux de télécommunications, cœur de réseaux opérateurs, réseaux de distribution d’électricité, réseaux ferroviaires, réseaux d’autoroutes.
- Ø Liens monomodes jusqu’ à 150 km : dynamique d’au moins 50 dB (1550 nm)
- Exemples : cœurs de réseau opérateurs, liaisons sous-marines, réseaux de distribution d’électricité, réseaux ferroviaires, réseaux d’autoroutes.
La largeur d’impulsion
La largeur d’impulsion est le temps d’émission du signal de l’OTDR dans la fibre optique. Elle représente la quantité de lumière injectée dans la fibre optique pendant la mesure. Une largeur d’impulsion courte (3 ns, 5 ns, 10 ns) est essentielle pour détecter des événements très proches, comme des jarretières dans des réseaux LAN ou datacenter de courtes distances. Tandisqu'une largeur d’impulsion longue (1µs, 10 µs, 20 µs) augmente la quantité de lumière injectée dans la fibre pour atteindre des distances de mesure dépassant les 100 k. En contrepartie, les événements rapprochés inférieurs à la centaine de mètre ne sont pas plus détectables par le réflectomètre.
L’écran
Les réflectomètres sans écran ne permettent que d’identifier la longueur de la fibre optique et sa perte globale. La présence d’un écran permet de visualiser la trace OTDR et d’identifier les événements sur celle-ci (coupure, contrainte, connecteurs, etc). La taille de l’écran doit être adaptée à la longueur de fibre optique afin de garantir un confort visuel suffisant et une bonne visibilité lors du grossissement de la trace OTDR.
Nous recommandons les tailles d’écran suivantes :
- Ø Ecran 5’’ : pour les liens > 20 km
- Ø Ecran 7’’ : pour les liens > 40 km
- Ø Ecran 8’’ : pour les liens > 80 km
- Ø Ecran 10’’ : pour les liens > 120 km
Les longueurs d’onde
Le choix des longueurs d'onde est primordial pour mesurer parfaitement une fibre optique. Le premier critère est de tester la fibre optique avec des longueurs d’onde similaires à celles qui seront utilisées pour transmettre le signal sur la fibre optique. Le deuxième critère est de mesurer avec au moins 2 longueurs d’onde afin de détecter les contraintes sur la fibre optique. En effet, c’est en comparant les pertes aux 2 longueurs d’onde que le réflectomètre peut déduire la présence d’une contrainte sur celle-ci. Certains réseaux nécessitent aussi d’utiliser des longueurs d’onde spécifiques pour qualifier la fibre optique.
Faisons un point sur les différents choix de longueur d’onde :
- Ø Les réseaux multimodes : 850, 1300 nm.
- Ø Les réseaux monomodes inférieures à 100 km : 1310, 1550 nm.
- Ø Les réseaux monomodes supérieures à 100 km : 1550, 1625, 1650 nm.
- Ø Les réseaux monomodes actifs avec du signal sur la fibre : il faut mesurer avec un port filtré à 1625 ou 1650 nm qui va bloquer les longueurs d’onde entrante tels que 1310 ou 1550 nm.
- Ø Les réseaux monomodes WDM/CWDM : il faut mesurer avec des longueurs d’onde qui pourront passer à travers les filtres des multiplexeurs/démultiplexeurs à 1270, 1290, 1310, 1330, 1350, 1370, 1390, 1410, 1430, 1450, 1470, 1490, 1510, 1530, 1550, 1570, 1590, 1610 nm.
- Ø Les réseaux monomodes DWDM : c’est le même principe que pour les liens CWDM mais avec un laser réglable de 1527,99 1567,95 nm.
Le poids
Choisir un réflectomètre dont la taille et le poids est adapté aux conditions de test est essentiel. Il faut privilégier un réflectomètre compact et léger pour des utilisations debout ou en hauteur sur des pylônes ou poteaux télécoms. Si l’environnement de travail permet l’utilisation du réflectomètre sur une table (à l’intérieur d’un datacenter ou d’un NRO (Nœud de Raccordement Optique) on peut alors choisir un réflectomètre avec un écran plus grand et un encombrement plus volumineux. Il apportera plus de confort à l’analyse visuelle des fibres et diminuera la fatigue oculaire en cas de mesures intensives à réaliser.
Le logiciel de post-traitement des mesures sur PC
Certains modèles offrent des logiciels d’analyse avancée pour traiter les traces OTDR et éditer des rapports de mesure complet. Utiliser le logiciel d’analyse de la même marque que le réflectomètre permet de garantir l’usage de toutes les fonctionnalités du logiciel. Il impératif que le logiciel permette d’enregistrer les traces au format international Belcore (.sor).
L'évolutivité
Certains modèles de réflectomètres se composent d’une plateforme et d’un module. La plateforme intègre l’écran et le hardware de calcul tandis que le module intègre les composants optiques du réflectomètre. Ces plateformes permettent de changer ou d’ajouter de nouveaux modules garantissant ainsi la pérennité de l’investissement en cas de nouveaux besoins.
Les fonctions avancées
Les réflectomètres haut de gamme plus onéreux offrent de nombreuses fonctionnalités qui permettent de faciliter le travail du technicien lors de la mesure, de son analyse et son traitement.
Quelques fonctionnalités :

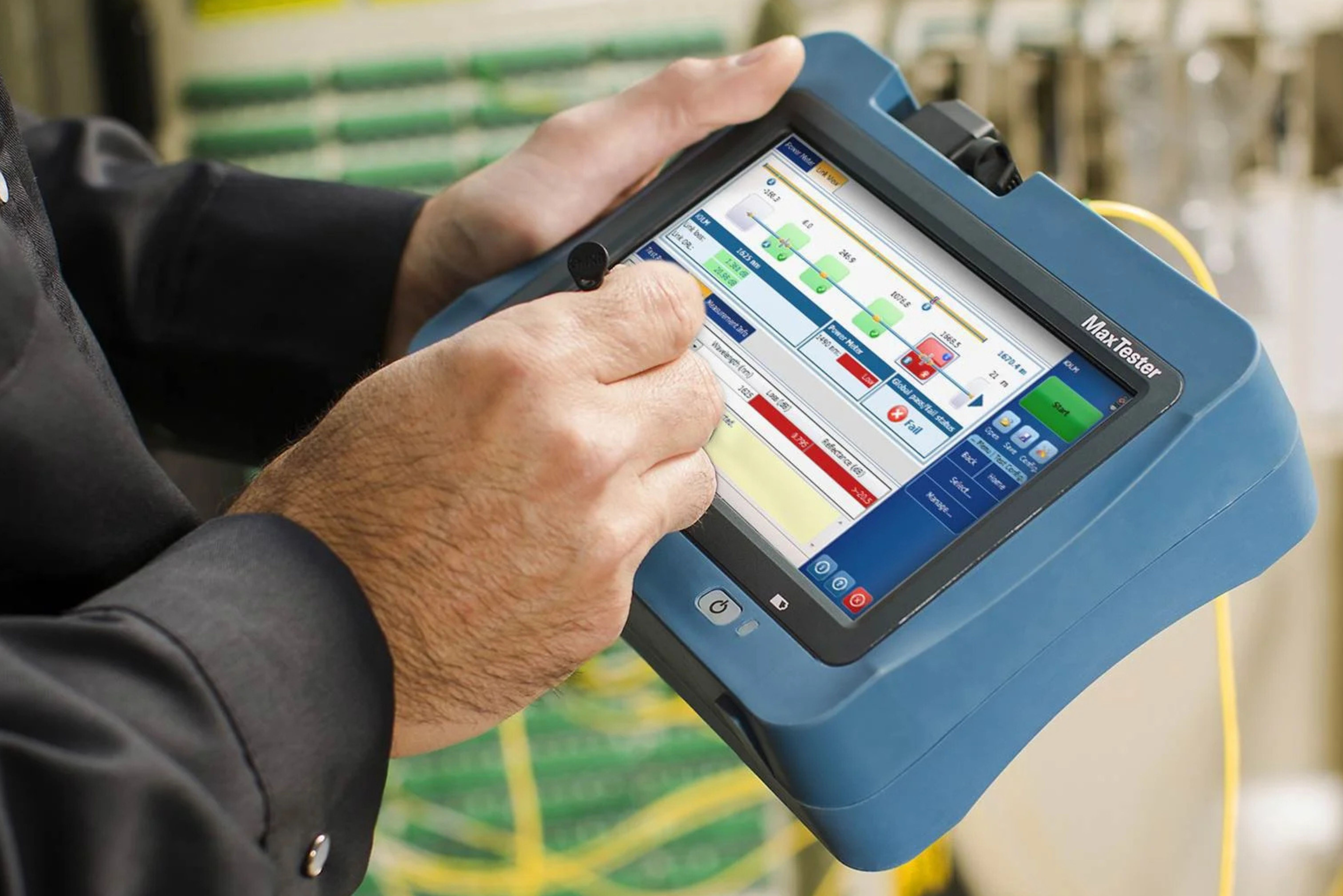

- Ø Logiciel IOLM (EXFO) : Le logiciel Intelligent Optical Link Mapper choisit automatiquement les paramètres de tests les plus appropriés pour tester la fibre et affiche les résultats sous la forme d’un synoptique lisibles par des non-professionnels de la fibre optique. On ne parle plus de mesure OTDR dans ce cas mais de mesure iOLM.
- Ø Connectivité Exchange (EXFO) : permet automatiquement de télécharger des configurations de test et d’envoyer dans le cloud les résultats.

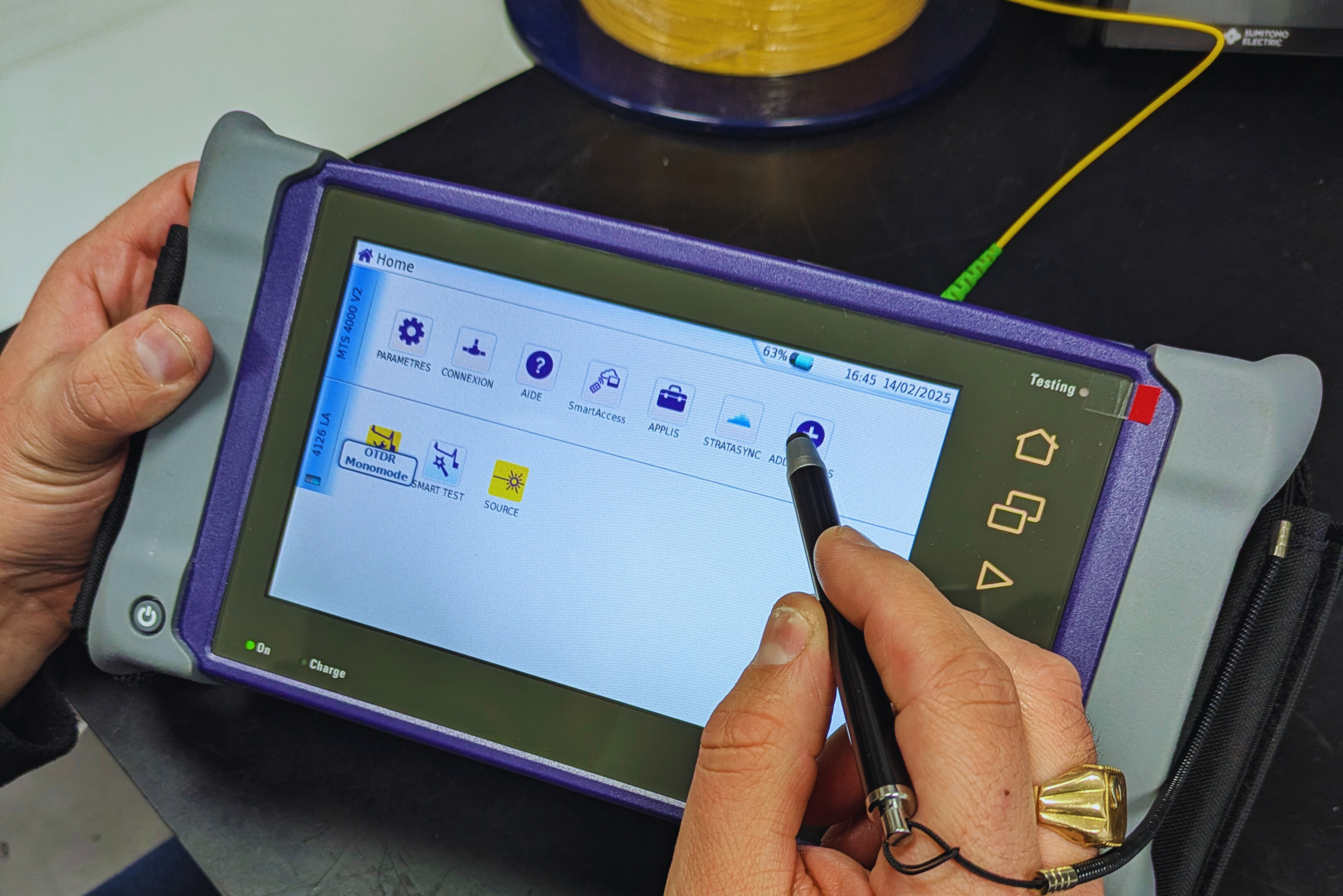

- Ø L’application TrueBIDIR (VIAVI) : permet l’analyse instantanée de la moyenne des pertes et événements de la liaison dans les 2 sens de mesure lorsque les deux OTDR aux extrémités sont équipés de la fonction.
- Ø Test de liaisons fibre optique MPO (EXFO/VIAVI) : permet de tester un lien 12 fibres optiques avec un connecteur MPO.
Le prix
Le prix d’un réflectomètre varie énormément en fonction des critères décrits plus haut (longueur d’onde, dynamique, taille d’écran, etc.) ainsi que de ses performances techniques (résolution, Mémoire, CPU, etc.) ou fonctionnalités optionnelles (port localisateur de défaut VFL, port photomètre, Wifi/Bluetooth, etc.).
Il est donc primordial de choisir un réflectomètre qui soit adapté à son besoin actuel, aux futurs chantiers fibre optique à réaliser et à son budget.
Quelques recommandations de marques
THD OPTIC propose une gamme complète de réflectomètre. Vous y trouverez des modèles de marques performantes et reconnues comme Exfo et Viavi ou d'autres marques plus économiques comme DEVISER ou EKOPTIC adaptées à tous les besoins des professionnels.
Pour vous aider à choisir, nous avons sélectionné quelques modèles :
Pour explorer l’ensemble de nos équipements, rendez-vous sur notre page dédiée : Mesure fibre optique
Bonnes pratiques pour utiliser un réflectomètre monomode
| Préparer correctement la fibre | Avant toute mesure, nettoyez tous les connecteurs avec un nettoyant pour fibre optique et vérifiez l’état des connecteurs à l’aide d’une sonde d’inspection pour fibre optique. |
| Configurer l’appareil correctement | Ajustez les paramètres (plage dynamique, durée d’impulsion) en fonction de la longueur et du type de fibre. Utilisez une bobine amorce de lancement pour mesurer les premiers événements et éliminer la zone morte de l’OTDR, utilisez une bobine amorce de fin pour mesurer le dernier connecteur de bout de ligne. |
| Analyser les résultats avec soin | Observez les traces OTDR, identifiez les pics anormalement élevés et recherchez les pertes trop fortes. Validez que la longueur totale de la liaison est conforme à la théorie. En cas de doute, comparez les résultats avec des valeurs de référence. |
| Entretenir régulièrement l’appareil | Nettoyez les connecteurs de sortie à chaque utilisation et mettez à jour le firmware du réflectomètre pour garantir des performances optimales. |
| La formation | La formation à la réflectométrie est la clé pour des mesures fiables. Elle permet aux équipes d’intervenir plus efficacement sur le terrain et de réduire les erreurs de mesure et diagnostic. En comprenant mieux le fonctionnement de l’OTDR et l’analyse des courbes, les techniciens gagnent en autonomie et en rapidité. Nos partenaires proposent des sessions courtes ou longues, adaptées au niveau de chaque technicien débutant comme confirmé souhaitant approfondir leurs compétences dans un domaine précis. |
Erreurs courantes à éviter
Ne pas nettoyer les connecteurs | Des connecteurs sales peuvent fausser les mesures et obstruer le signal. Un stylo de nettoyage permet simplement de le nettoyer. |
Mauvais réglages de l’appareil | Des impulsions trop longues peuvent masquer certains événements tandis que des impulsions trop courtes ajoutent du bruit sur la trace. De même, une plage inappropriée trop courte peut couper la longueur totale de la fibre, une plage inappropriée trop longue peut masquer les défauts sur la fibre et un temps d’acquisition trop court peut fausser les résultats. |
Oublier d’utiliser une bobine de lancement | Cela peut masquer les premiers événements de la fibre ou perturber l’analyse du réflectomètre. |
Les innovations dans les réflectomètres
Les nouveaux modèles intègrent des algorithmes intelligent pour analyser automatiquement les résultats et détecter les vraies anomalies des fausses anomalies (bruit, pic fantôme), etc. Certains appareils offrent une connectivité Bluetooth ou Wi-Fi pour synchroniser les données avec des plateformes cloud ou des applications mobiles. Le paramétrage du réflectomètre ou l’analyse des résultats est géré automatiquement par des configurations dans le cloud.
Les nouveaux modèles intègrent maintenant des outils de test multifibres (switch optique) afin de tester automatiquement plusieurs fibres l’une à la suite de l’autre sans intervention du technicien pour changer de fibre. Ils peuvent aussi se coupler avec des fonctions de prise de contrôle à distance du réflectomètre en bout de ligne pour réaliser de la mesure bidirectionnelle.
Les nouvelles plateformes de réflectométries sont modulaires et peuvent accueillir des modules permettant le test des réseaux Ethernet jusqu’à 400 Gb/s, de réseaux mobiles 4G/5G et des réseaux DWDM.
.jpg)

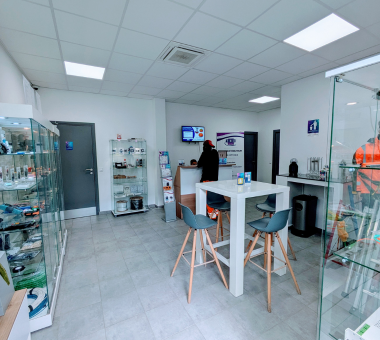

En cas de doute, testez nos produits en boutique !
Le réflectomètre est un outil indispensable pour les professionnels de la fibre optique. Il permet des diagnostics précis à chaque étape de l'installation, la maintenance ou la réparation. En choisissant un modèle adapté et en appliquant les bonnes pratiques, vous améliorez la qualité de vos interventions tout en limitant les défauts et les coûts liés aux pannes.

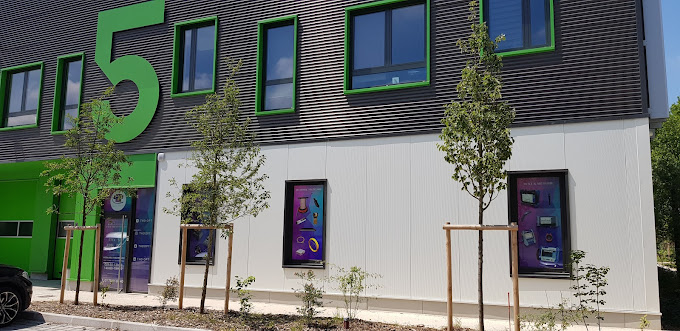

Pour découvrir notre gamme complète de réflectomètres et d’accessoires pour la fibre optique, rendez-vous sur notre boutique en ligne, dans notre magasin à Gonesse (IDF 95) ou contactez nos experts pour des conseils personnalisés aux +33(0)1 75 94 86 40.
