Module optique SFP compatible : guide pour bien choisir
Un module optique SFP (Small Form-factor Pluggable), également appelé Mini GBIC ou transceiver permet de connecter un équipement actif (switch, routeur, serveur) à un support de transmission, généralement une fibre optique ou un câble cuivre. Le terme Mini GBIC est encore largement utilisé sur le terrain, notamment par les techniciens et dans les anciennes documentations constructeurs. Il désigne tout simplement le format SFP, qui a remplacé les anciens modules GBIC plus volumineux.
Son rôle est essentiel car il assure la conversion du signal électrique en signal optique, puis l’opération inverse à la réception, afin de permettre la transmission de données sur des distances plus ou moins longues. Le module SFP s’insère directement dans un port dédié de votre équipement réseau.
Comment fonctionne un module optique?
Le fonctionnement d’un module optique repose sur deux fonctions principales :
Ø Transmission (TX) : le module convertit le signal électrique en signal lumineux
Ø Réception (RX) : le module reçoit le signal lumineux et le reconvertit en signal électrique
Dans une configuration standard, une fibre est utilisée pour émettre et une autre pour recevoir. On parle de liaison duplex (connecteur LC/UPC duplex). Certains modules BiDi permettent de transmettre et recevoir sur une seule fibre avec deux longueurs d’onde différentes.
Pourquoi utiliser un module SFP (Mini GBIC)?
Les modules SFP sont aujourd’hui indispensables dans les infrastructures réseau modernes pour plusieurs raisons :
Ø Flexibilité : adaptation du type de connexion (cuivre ou fibre)
Ø Évolutivité : changement de débit ou de distance sans remplacer l’équipement
Ø Performance : débits élevés et transmission longue distance
Ø Interopérabilité : compatibilité avec de nombreux équipementiers
C’est cette modularité qui fait du SFP un standard incontournable dans les réseaux FTTH, les data centers et les infrastructures d’entreprise (LAN).
Quels types de modules optiques existent ?
.jpg)
Il existe de nombreux types de modules optiques, conçus pour répondre à différents besoins en termes de distance, de type de fibre, de débit et d’architecture réseau. Pour simplifier leur compréhension, on les classe généralement en grandes catégories :

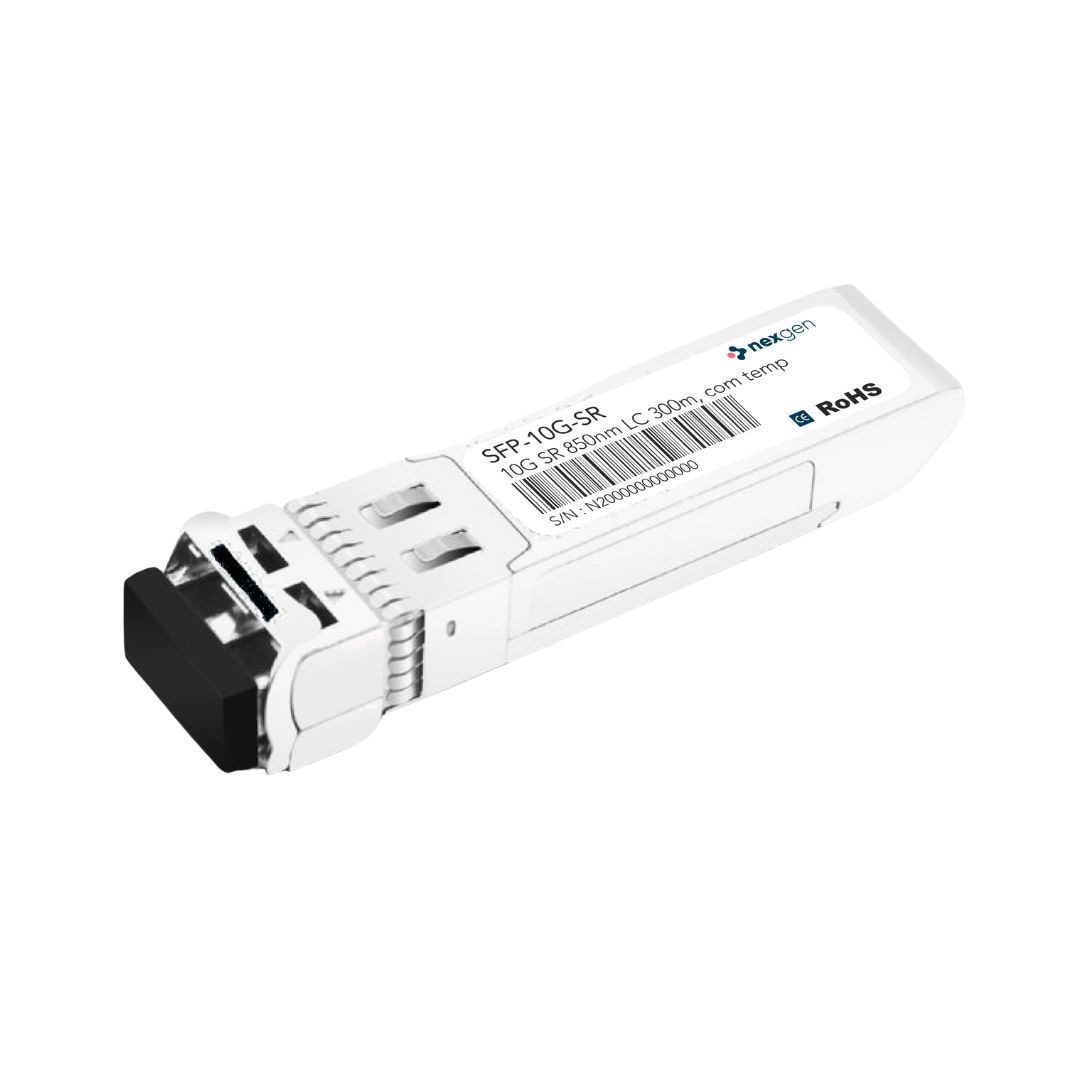

Les modules SFP multimode (MM)
Les modules SFP multimodes (MM) sont utilisés pour les connexions fibre optique courte distance, notamment dans les réseaux locaux, les salles serveurs et les data centers. Compatibles avec les fibres multimodes OM3 et OM4, ces transceivers fonctionnent généralement en 850 nm et permettent des débits de 1 Gbps à 10 Gbps sur des distances allant jusqu’à 550 mètres. Les modules multimodes comme les 1000BASE-SX ou GLC-SX-MM sont appréciés pour leur coût réduit et leur simplicité de déploiement dans les infrastructures réseau professionnelles.
Les modules SFP monomode (SM)
Les modules SFP monomodes (SM) sont conçus pour les transmissions fibre optique longue distance dans les réseaux FTTH, télécom et opérateurs. Fonctionnant sur fibre monomode OS2 avec des longueurs d’onde de 1310 nm ou 1550 nm, ils permettent des liaisons de 10 km à plus de 80 km. Les modèles 1000BASE-LX ou GLC-LH-SM offrent une excellente stabilité et sont idéaux pour les infrastructures réseau nécessitant de hautes performances et une grande portée.

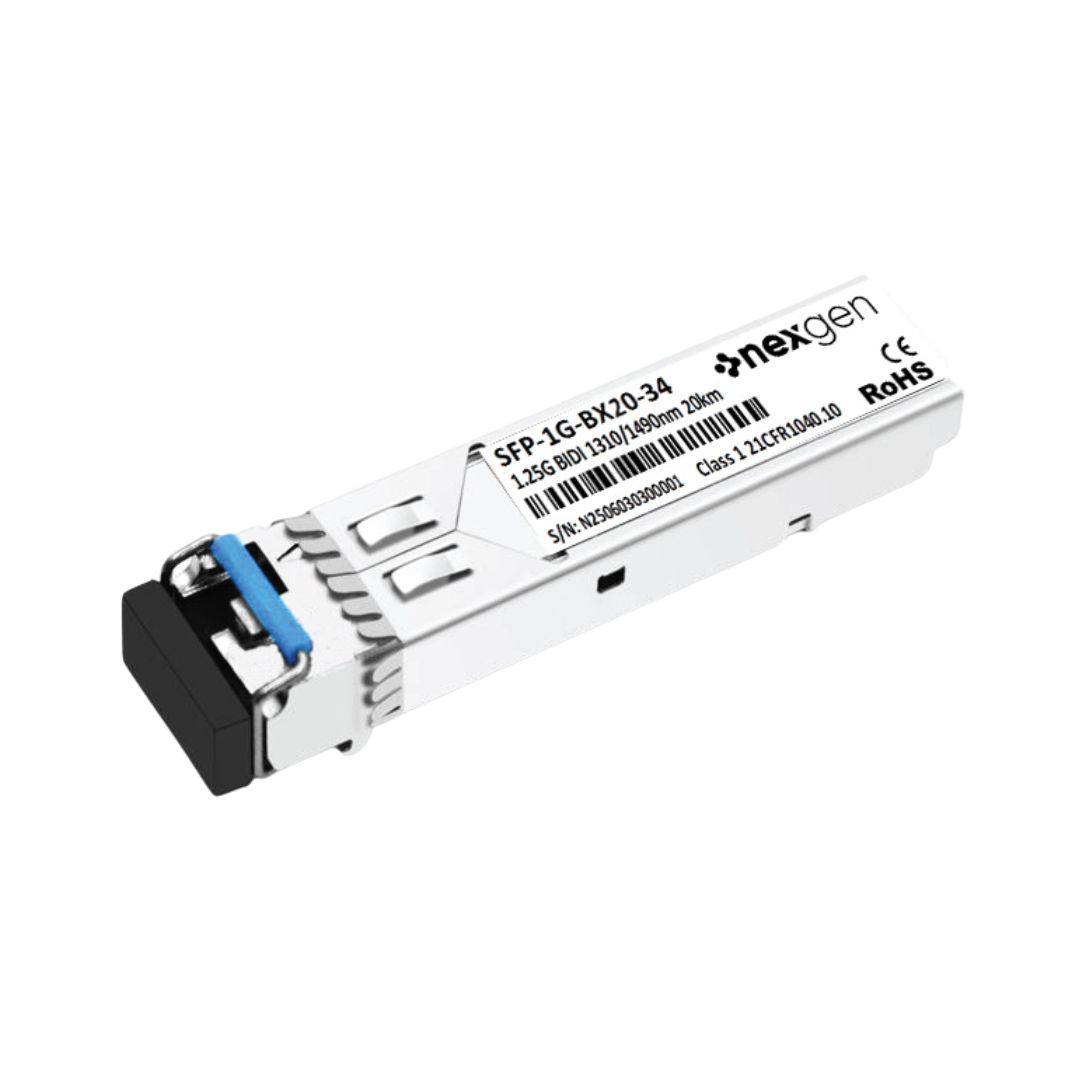

Les modules SFP BiDi
Les modules SFP BiDi (bidirectionnels) permettent de transmettre et recevoir des données sur une seule fibre optique monomode grâce à l’utilisation de deux longueurs d’onde différentes. Ces modules utilisent généralement un connecteur LC/UPC simplex et prennent en charge des débits de 1 Gbps à 10 Gbps sur des distances pouvant dépasser 80 km. Les modules BiDi sont particulièrement recherchés pour réduire l’utilisation de fibre optique et optimiser les infrastructures existantes lorsque le nombre de fibres disponibles est limité.

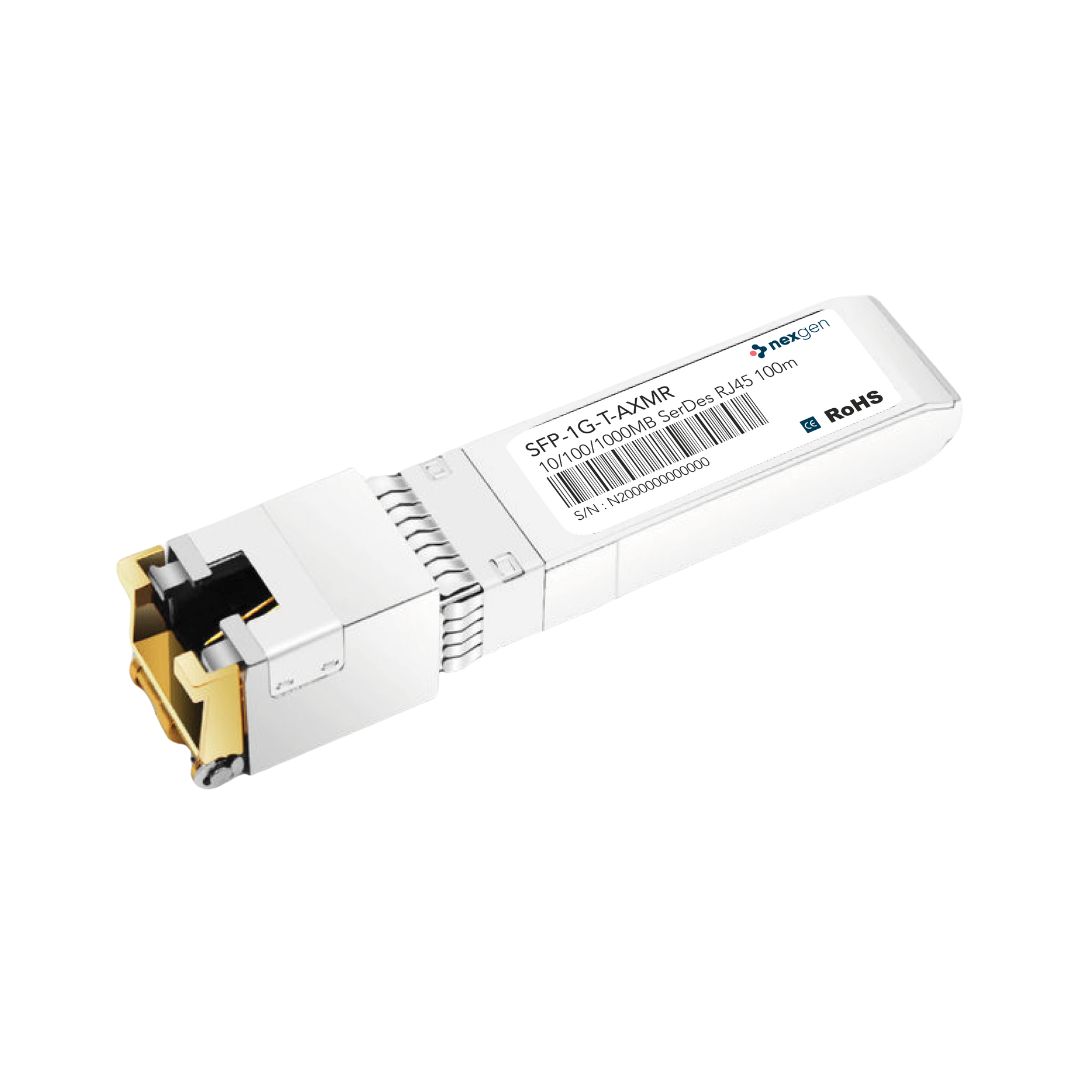

Les modules SFP RJ45 cuivre
Les modules SFP RJ45 cuivre permettent de connecter un port SFP à un réseau Ethernet via un câble cuivre RJ45 standard. Compatibles avec les réseaux 1000BASE-T, ils offrent des débits jusqu’à 1 Gbps, voire 10 Gbps selon les modèles, sur une distance maximale de 100 mètres. Très utilisés dans les infrastructures réseau existantes, les modules SFP cuivre séduisent par leur installation rapide et leur compatibilité avec les équipements Ethernet classiques.
Les modules selon le format et le débit

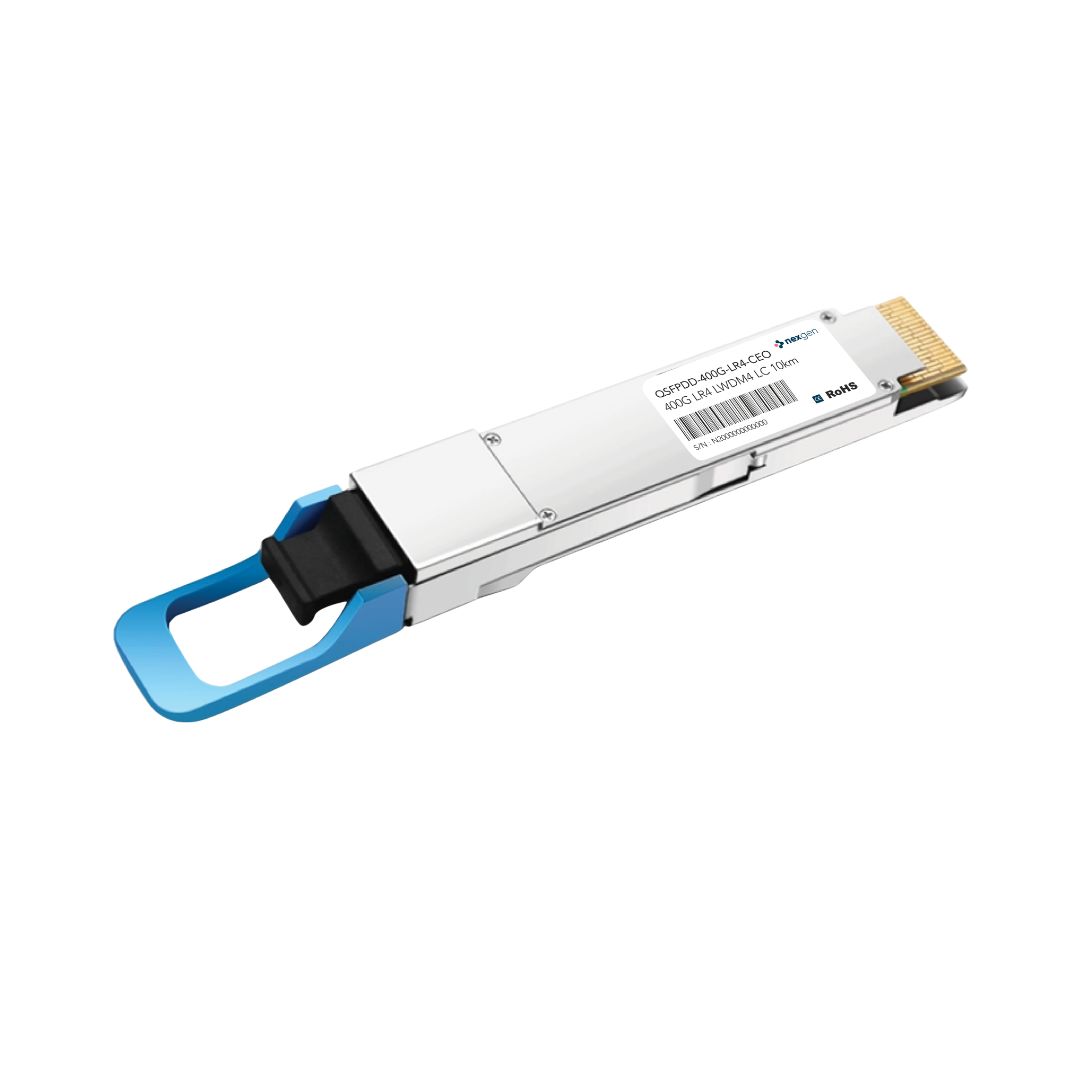

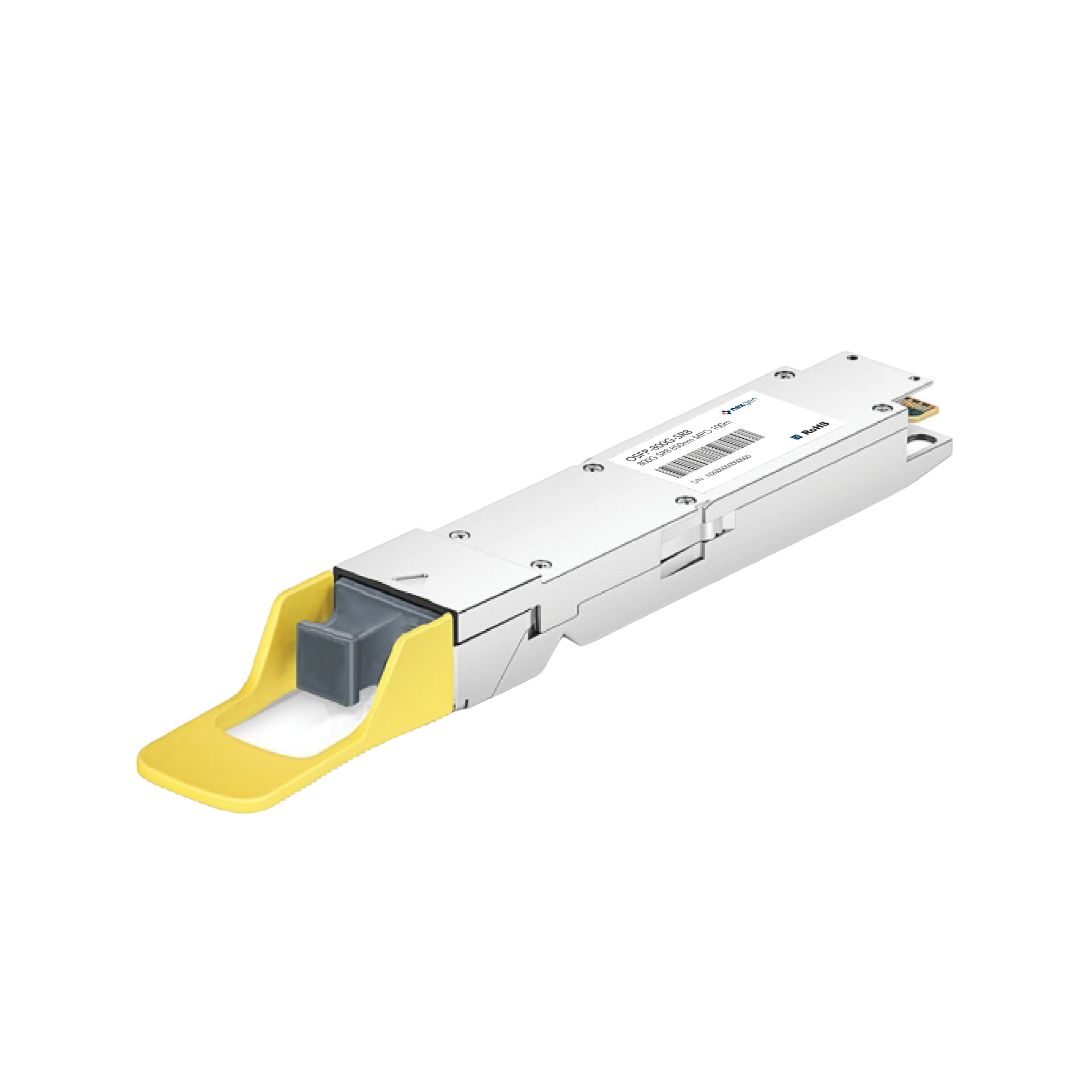

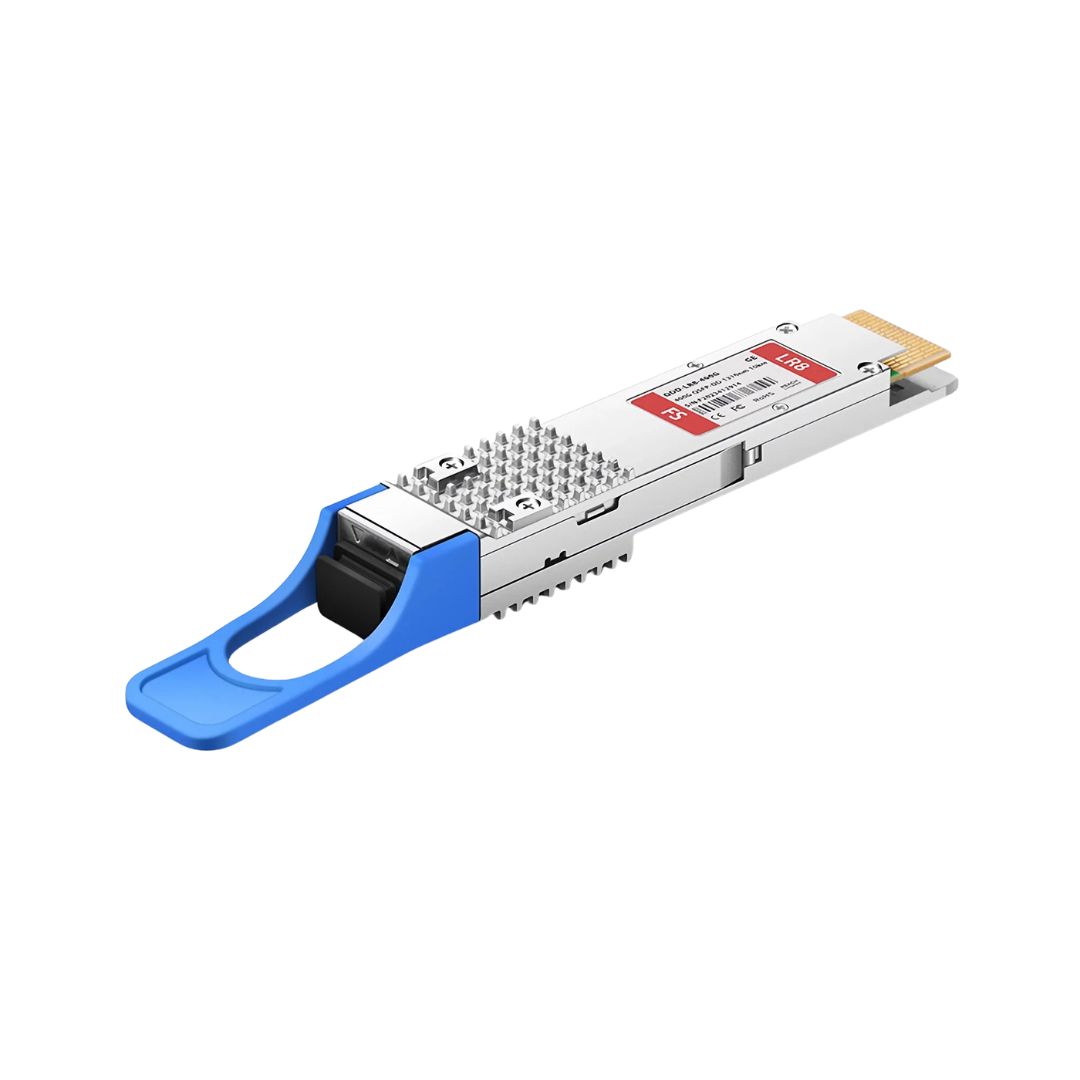

Les modules optiques se différencient également par leur format et leur débit afin de répondre aux besoins des réseaux modernes et des data centers haute densité. Les formats les plus courants sont les SFP (1G), SFP+ (10G), SFP28 (25G), QSFP+ (40G), QSFP28 (100G), QSFP-DD et OSFP destinés aux réseaux 200G, 400G et 800G. Le choix du module optique dépend principalement des performances recherchées, des capacités des équipements réseau et des besoins futurs en bande passante.
Quels modules optiques utiliser selon votre réseau ?
Le choix d’un module optique ne se fait pas au hasard. Il dépend directement de votre type de réseau, de la distance à couvrir et des performances attendues. Dans la pratique, le choix du module optique est souvent lié à la compatibilité avec les équipements (Cisco, Huawei, etc.), la disponibilité du produit et le budget. Que ce soit pour un réseau FTTH, un réseau d’entreprise LAN, un data center ou une infrastructure opérateur télécom, sélectionner le bon module SFP, SFP+, QSFP ou BiDi permet d’optimiser les performances réseau tout en évitant les problèmes de compatibilité ou de pertes optiques.
Voici les cas les plus courants pour vous guider :
Réseaux FTTH et opérateurs télécom : liaison entre le NRO (OLT – Optical Line Terminal) et la box internet client (ONT – Optical Network Terminal)
| Contraintes principales | Modules recommandés | Pourquoi ? |
|---|---|---|
| Longues distances | SFP monomode (OS2) | Grande portée (jusqu’à 80 km et +) |
| Fiabilité élevée | SFP BiDi (une seule fibre) | Réduction du nombre de fibres avec le BiDi |
| Optimisation de l'infrastructure | Protocole G-PON, E-PON ou XGS-PON | Optimisation des coûts de déploiement |
Data centers et réseaux haute densité : les connexions sont généralement en multimode pour les courtes distances et en monomode pour les interconnexions plus longues
| Les besoins | Modules recommandés | Pourquoi ? |
|---|---|---|
| Très haut débit | SFP+ (SFP 10G LR) | Performances élevées |
| Faible latence | SFP28 (SFP 25G) | Optimisation de la bande passante |

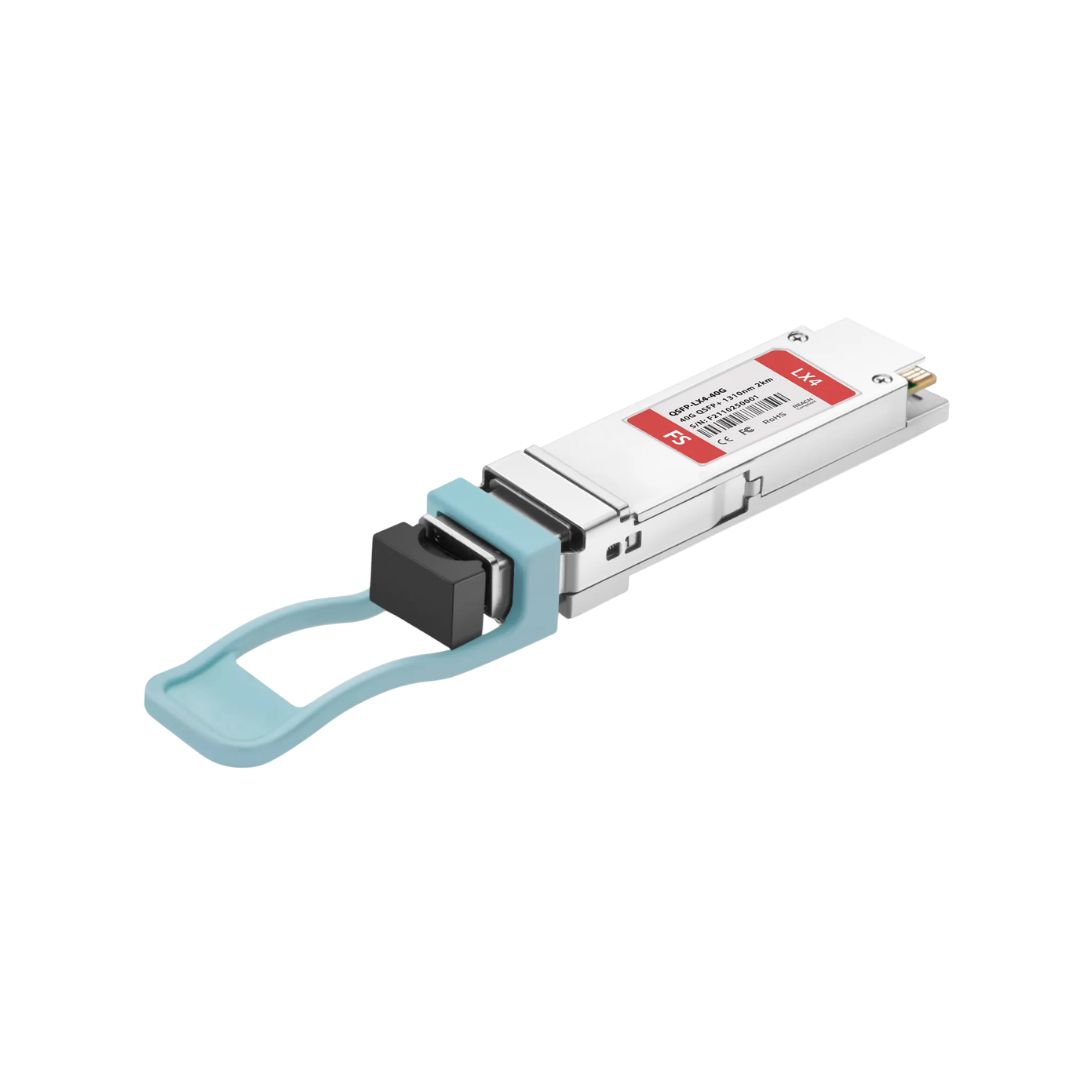

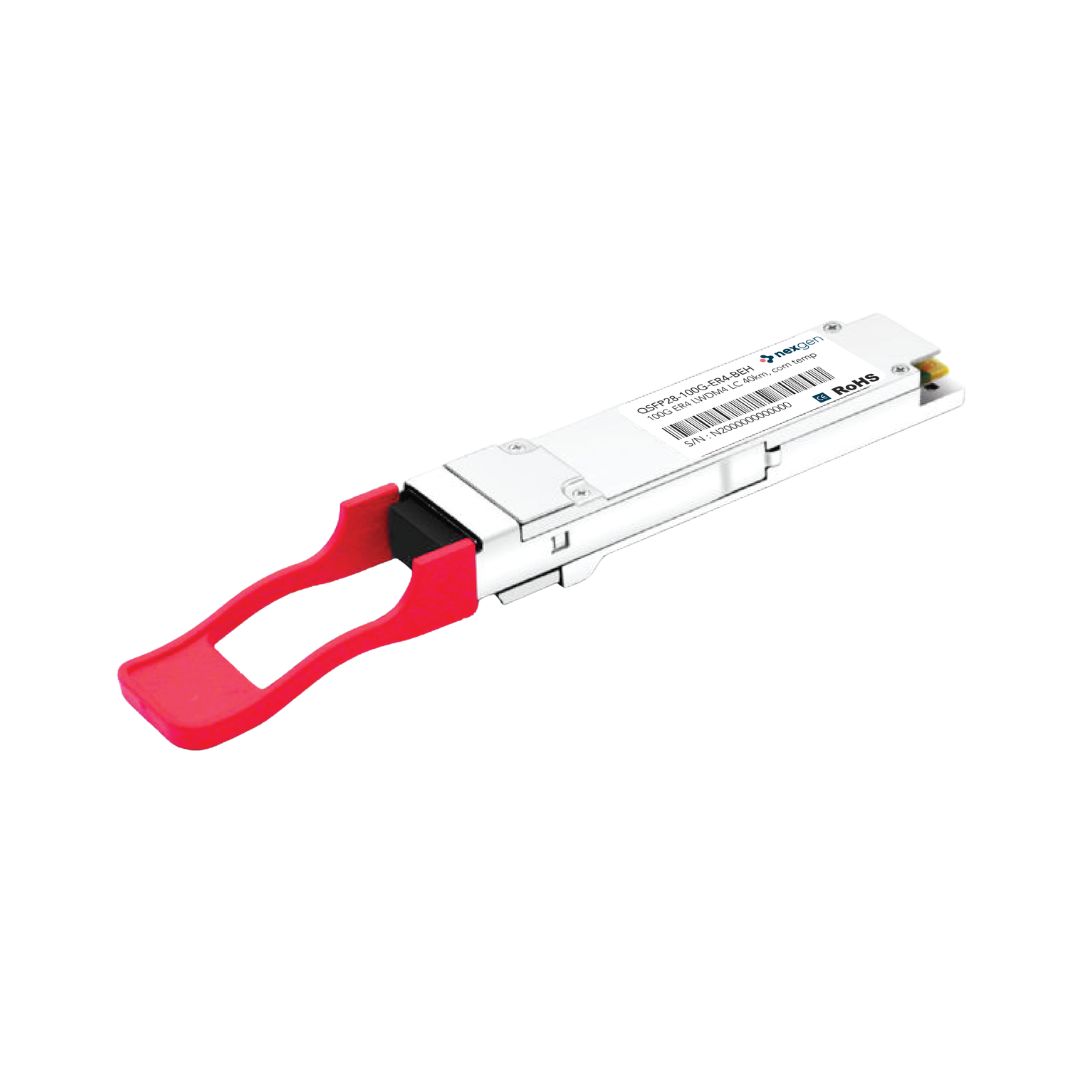

| Forte densité de ports | QSFP+ (SFP 40G) / QSFP28 (SFP 100G) | Adaptabilité aux architectures modernes |
Réseaux d’entreprise (LAN, campus, industrie) : liaison entre baies informatiques et interconnexion de bâtiments
| Doivent concilier | Modules recommandés | Pourquoi ? |
|---|---|---|
| Performance | SFP multimode (SFP 1G SX ou SFP 10 SR) pour les courtes distances | Flexibilité maximale |
| Coût maîtrisé | SFP monomode (SFP 1G LX ou SFP 10 LR) pour inter-bâtiments | Adaptation à l’existant |
| Simplicité de déploiement | SFP cuivre (RJ45, SFP cuivre 1G ou SFP Cuivre 10G) pour intégration avec réseau existant | Coût optimisé |
Réseaux avec contrainte de fibre limitée : nécessité de modules appairés et gestion plus rigoureuse
| Contraintes | Modules recommandés | Pourquoi ? |
|---|---|---|
| Fibre limitée | SFP BiDi (monofibre) | Permet d’utiliser une seule fibre au lieu de deux |
| Fibre saturée | Évite de redéployer une nouvelle infrastructure |
Recommandations de marques THD OPTIC
Découvrez notre gamme complète de modules optiques. Vous y trouverez des modèles performantes et reconnues de notre partenaire Nexgen adaptés à tous les besoins professionnels.
Pour vous aider à choisir, nous avons sélectionné quelques modèles : Equipement actif
.jpg)
En cas de doute, testez nos produits en boutique !
Les modules optiques sont essentiels pour les réseaux fibre optique haute performance. Compatibles avec les switches, routeurs et équipements réseau, ils assurent une transmission rapide, fiable et sécurisée des données en monomode ou multimode. Idéals pour les infrastructures Ethernet, télécoms et datacenters, les modules SFP garantissent une connectivité optimale et une excellente compatibilité réseau.
Découvrez notre gamme de modules SFP, SFP+, BiDi et accessoires fibre optique sur notre boutique en ligne ou dans notre magasin à Gonesse (IDF 95). Besoin d'un conseil ? Contactez nos experts au +33(0)1 75 94 86 40.
